MOBILIDADE ELÉTRICA · SAVE

Guia de instalação
e orçamento.

Recarga de veículos elétricos em condomínios, do planejamento à entrega.

Entenda os modos de recarga, conheça a infraestrutura e confira o que incluir no orçamento da sua vaga.

Modo 3Garagens internas e subsolos

Explorar o guia

EDIÇÃO 2026 Referência: IT-41 · São Paulo

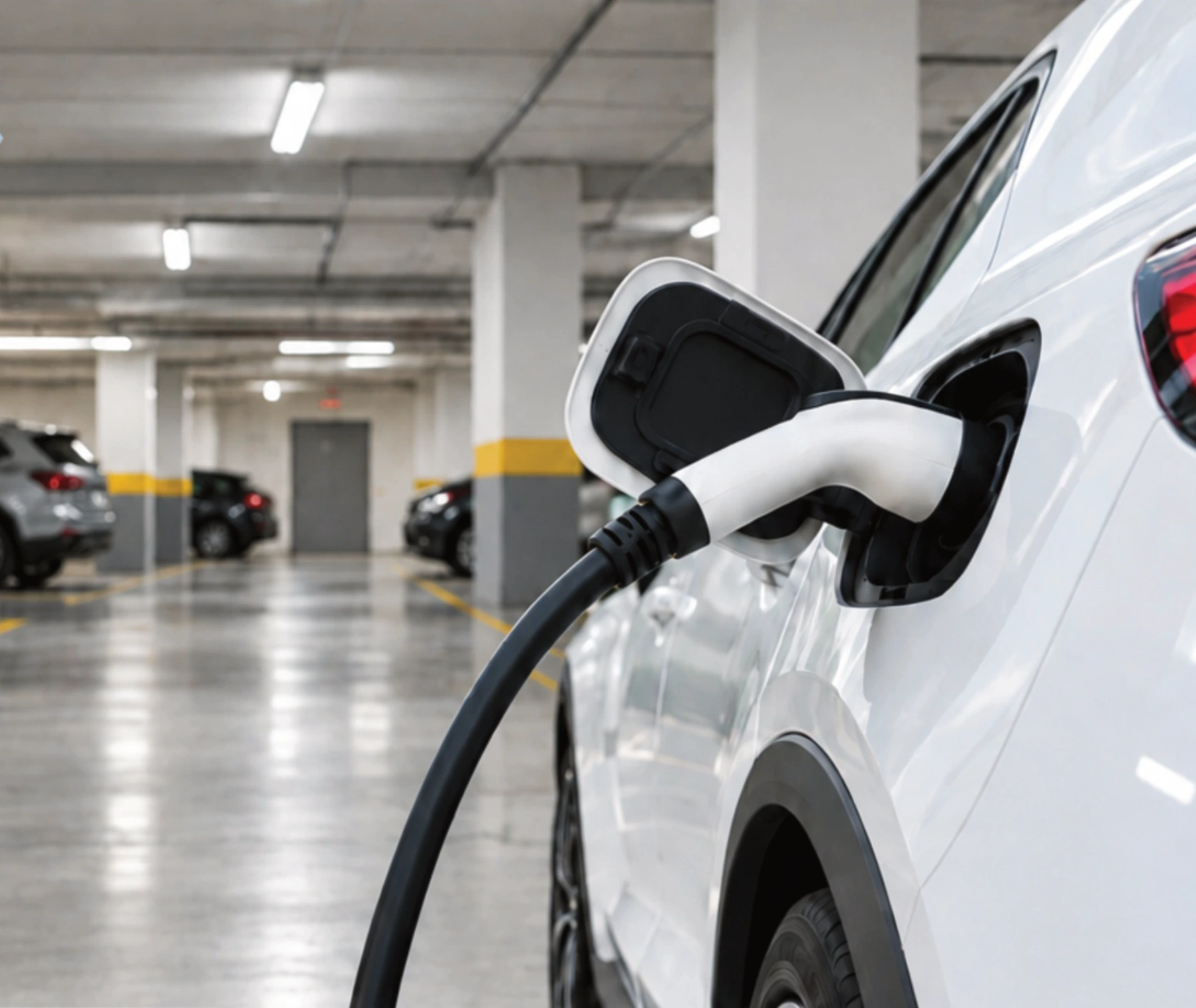

Veículo elétrico conectado a um carregador em garagem residencial — Uma instalação começa com um projeto.

ENTENDA ANTES DE INSTALAR

Modos de recarga.

Ambientes cobertos Edificações e subsolos

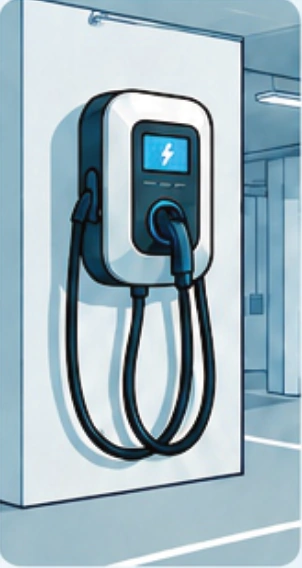

MODO 03

Wallbox

7,4 kW a 22 kW

Corrente alternada (CA) em estação dedicada.

Aplicação Garagens internas e subsolos.

Verificação Projeto, instalação por profissional habilitado e proteções compatíveis. Referências do guia: NBR 5410, NBR 17019 e NBR IEC 61851-1.

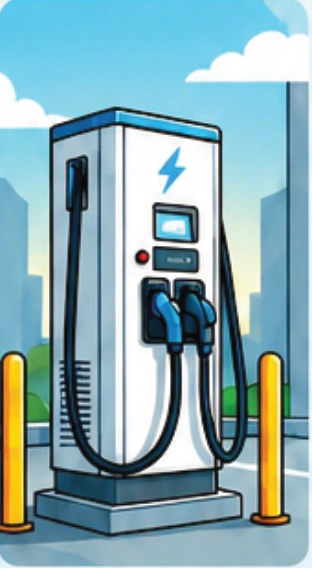

MODO 04

Recarga rápida

50 kW a 350 kW

Corrente contínua (CC) fornecida ao veículo.

Aplicação Estações com infraestrutura específica.

Verificação Prever projeto e desligamento de emergência conforme as exigências aplicáveis.

Áreas externas (verificar normas e regras)

MODO 01

Recarga lenta

Até 3,7 kW

Recarga em corrente alternada (CA).

Aplicação Áreas externas, no enquadramento do guia.

Verificação O material prevê avaliação de risco que demonstre a segurança da instalação.

MODO 02

Recarga portátil

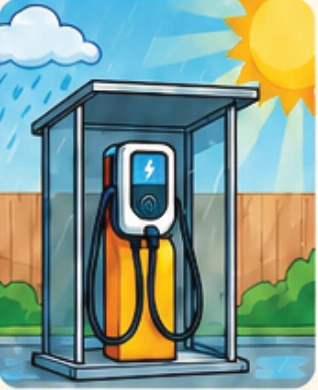

Ilustração de carregador protegido das intempéries

3,7 kW a 11 kW

Recarga em corrente alternada (CA) com proteção.

Aplicação Áreas externas, no enquadramento do guia.

Verificação Prever proteção do equipamento contra chuva, sol e demais intempéries.

Desligamento de emergência

Prever os pontos de corte manual e sua localização conforme o projeto e as exigências aplicáveis.

Sinalização do quadro de distribuição, desligamento do sistema e modo 3 dos SAVE

Identificação e sinalização

Identificar o carregador, o circuito, o quadro e os comandos de emergência, com instruções de uso claras.

DO PAINEL À VAGA

O que precisa ser atualizado.

Seis etapas para entender a infraestrutura de recarga.

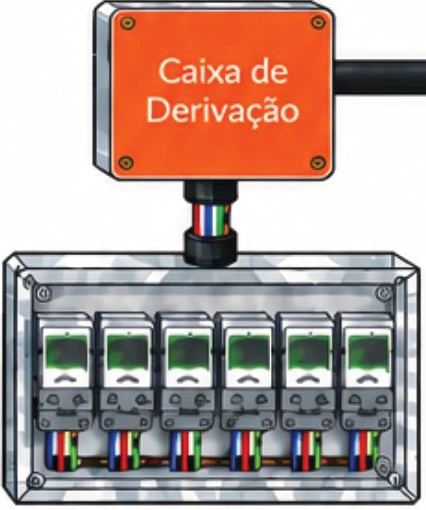

Painel de medição e derivação

Identificar a origem da alimentação e o ponto de derivação do circuito que atenderá ao carregador.

Cabos de alimentação

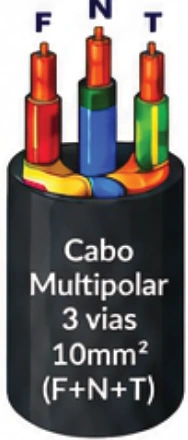

Cabo multipolar ilustrativo com fase, neutro e terra

Dimensionar pela corrente, distância, método de instalação, agrupamento e queda de tensão. A seção de 10 mm² mostrada é um exemplo.

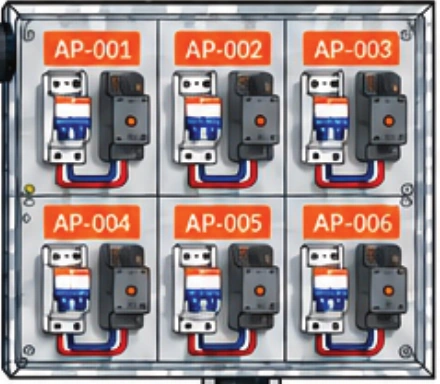

Quadro geral SAVE

Quadro de distribuição dos circuitos de recarga

Verificar a distribuição, a proteção e o comando dos circuitos das vagas, conforme o projeto do condomínio.

Circuito até o quadro Individual

Exemplo de cabo para o circuito individual

Prever circuito dedicado, identificado e dimensionado para cada ponto. A composição de condutores depende do sistema elétrico.

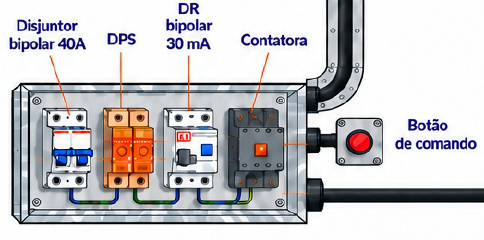

Quadro individual e proteções

Quadro individual com chegada da alimentação, disjuntor, DPS, DR, contatora, botão de comando e saída para o wallbox

Compatibilizar disjuntor, DR, DPS, aterramento, contatora e comandos com o manual do wallbox e o projeto.

Ponto final: wallbox

Verificar as proteções, incluindo corrente residual contínua quando aplicável. O exemplo indica detecção CC de 6 mA integrada ou DR tipo B, conforme fabricante e projeto.

LEVE O GUIA COMPLETO COM VOCÊ

Do site para o seu PDF.

Quatro páginas de apresentação em um folheto: uma folha A4 impressa na frente e no verso.

Clique em Gerar PDF em folheto. O documento já vem montado em duas faces A4 horizontais: 4 | 1 na frente e 2 | 3 no verso. No visualizador, imprima em A4, orientação paisagem, frente e verso pela borda curta, com uma página do PDF por folha e ajuste à área imprimível. Não ative novamente “folheto” ou “2 páginas por folha”: a montagem já está pronta. Depois, dobre ao meio. As cores, os direitos autorais e o checklist preenchido fazem parte do documento.
